Гидравлические прессы 4-х колонные серии ДГ

Основное назначение:

Специальная серия прессов ДГ22… разработана для выполнения операций глубокой вытяжки листовых металлических заготовок в штампах с верхним прижимом  и нижним выталкивателем.

Особенности конструкции:

Станина пресса разборная четырехколонного исполнения обладает достаточной жесткостью и позволяет добиться значительной точности геометрических параметров даже при максимальных нагрузках. К преимуществам данного типа станин можно отнести возможность монтажа в ограниченных пространствах с применением менее мощного грузоподъемного оборудования, чем необходимо при монтаже прессов со сварными станинами, а так же возможность доступа в рабочую зону с четырех сторон стола.

Гидроцилиндры пресса (цилиндры хода центрального и прижимного ползуна, выталкивателя) изготавливаются с применением современных методов обработки рабочих поверхностей корпусов и штоков, а так же с использованием современных уплотнительных и антифрикционных материалов. Все это позволяет снизить утечки рабочей жидкости и в несколько раз улучшить надежность и долговечность конструкции. Все гидроцилиндры входящие в состав пресса проходят испытания давлением на 30% превышающим номинальное (рабочее).

Ползуны (центральный, прижимной) и стол прессов данного типа имеют Т-образные пазы для крепления инструмента: пуансона, прижима и матрицы. В столе пресса предусмотрено отверстие под  выталкиватель.

Пресса оснащены отдельно стоящим  гидроагрегатом, укомплектованным современной распределительной, нагрузочной, управляющей и следящей гидроаппаратурой. В гидростанциях встроена надежная система фильтрации и поддержания температуры рабочей жидкости. Все применяемые гидрокомпоненты соответствуют импортным и Российским стандартам (DIN, ГОСТ и т.д.), являются серийно выпускаемыми и имеются на складах, как нашего предприятия так и официальных поставщиков комплектующих.

Все модели прессов данного типа оснащены передвижным пультом управления с сенсорной (touch screen) цветной панелью оператора на которую выводится большинство настроек рабочего цикла, а также отображаются в графической и цифровой форме текущие значения параметров. Более подробно о особенностях работы прессов можно узнать в разделе Система управления.

Рабочая зона прессов может быть оборудована защитным экраном с датчиком закрытия для обеспечения норм безопасности и защиты труда. По отдельному требованию оборудование может комплектоваться фотозащитой рабочей зоны.

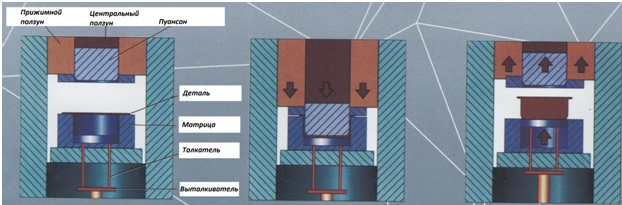

Операция глубокой вытяжки с прижимным ползуном и выталкивателем: Прижим не деформируемой части заготовки осуществляется прижимным ползуном, а основное формование основным (Центральным) ползуном. Съем изделия происходит с помощью отдельного цилиндра выталкивателя.
