Система нагрева рабочей жидкости.
В случае, использования листогибочного пресса без ЧПУ (бюджетный вариант) температура окружающей среды, при которой пресс может работать в штатном режиме допускается до -5о С. Но в этом случае необходимо обеспечить toC рабочей жидкости ( гидравлического масла) не ниже +10oC, иначе сработает блокировка по температуре рабочей жидкости (листогибочное оборудование не включится). Мощность, устанавливаемых на оборудование электрических тэнов составляет от 2 кВт и выше (зависит от объема рабочей жидкости).
Системы охлаждения рабочей жидкости.
Если ваше оборудование размещается в теплом помещении и его работа будет достаточно интенсивной, то обязательным условием надежной работоспособности Вашего оборудования является охлаждение рабочей жидкости.
Мы предлагаем на выбор три варианта системы охлаждения:

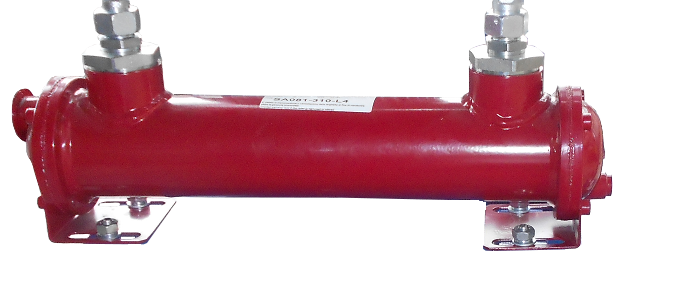

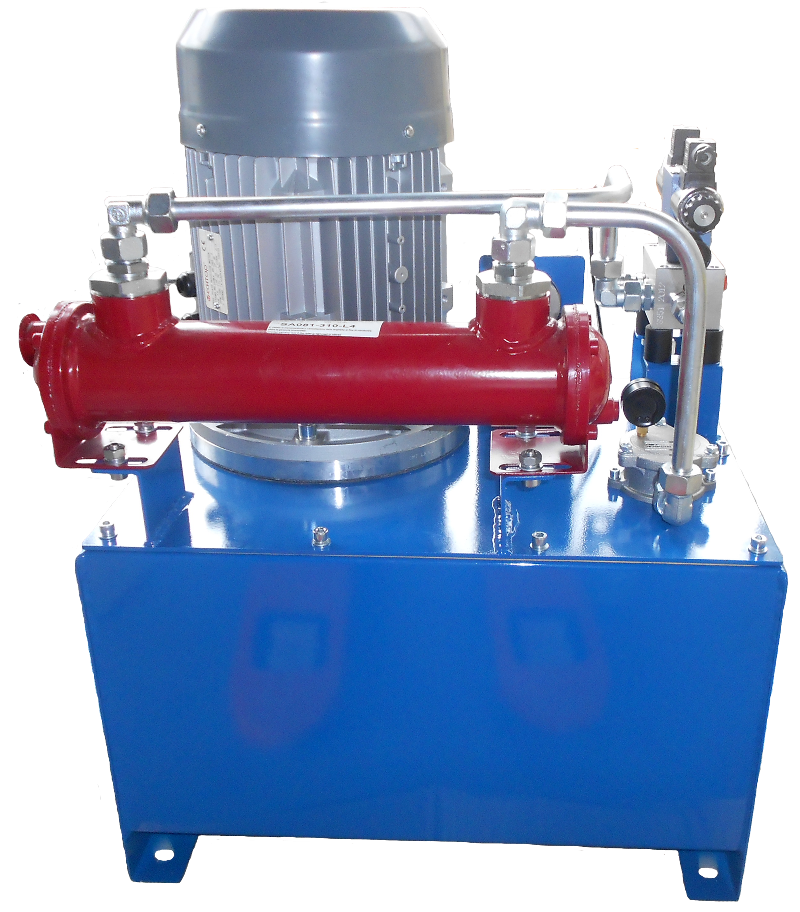

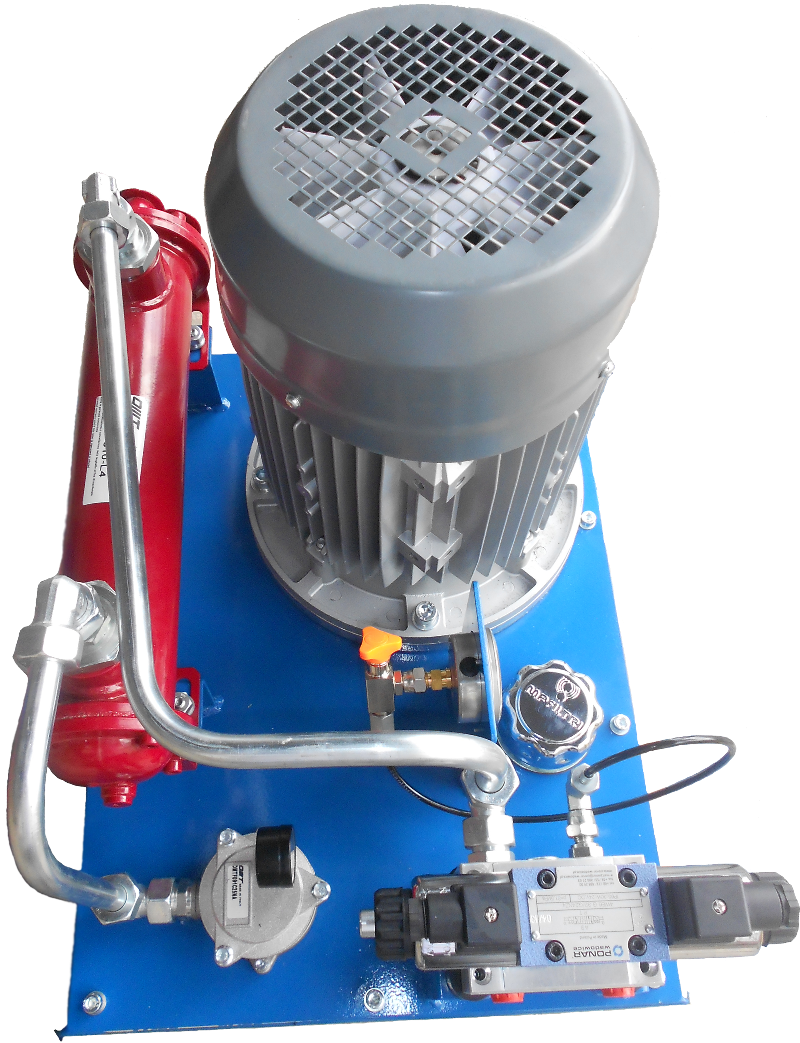

1) Охлаждение рабочей жидкости с использованием проточной воды в водяном теплообменнике.
Масляные теплообменники с водяным охлаждением благодаря своей конструкции позволяют обеспечить наилучшее соотношение теплоотдачи при низком перепаде давления. Для всех типов теплообменников приведены таблицы и графики зависимости потерь от потока жидкости. Диаграммы указывают количество энергии, которое каждый теплообменник может отводить. В таблицах так же приведены габаритные и присоединительные размеры для всех типов теплообменников и их основные технические данные. Так же даны рекомендации по использованию теплообменников в различных условиях эксплуатации. MS 84 P Данный тип теплообменников находит широкое применение благодаря следующим особенностям: • Совместимость со всеми возможными системами водооборота и водоподготовки, возможность контроля водооборота. • 4-контурный водооборот, позволяющий увеличить теплосъем без увеличения потока охлаждающей воды или оптимизировать максимальную теплоотдачу при минимальном потреблении охлаждающей воды. • Особенная конфигурация соединения труб теплообменника обеспечивает хорошую теплоотдачу. Поверхность теплоотдачи составляет от 0,2 до 3,6 m2. Для того, чтобы избежать коррозионных повреждений теплообменников и отложения солей в каналах, рекомендуем предварительно подготавливать воду либо использовать систему водооборота
2) Если требуется охладить рабочую жидкость гидропривода, но нет возможности водоотведения, необходимо устанавливать воздушный теплообменник

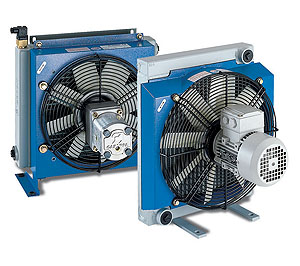

Воздушно-масляные теплообменники предназначены для охлаждения гидравлического масла, циркулирующего в гидросистеме. Обычно их устанавливают на сливной гидро-линии. Воздушно-масляные теплообменники серии MG AIR 2015K состоят из радиатора, внутри которого циркулирует охлаждаемое гидравлическое масло, вентилятора – создающего воздушный поток через радиатор, защитного кожуха и термостата для поддержания температуры в установленном диапазоне. Охлаждение гидравлического масла осуществляется теплообменом с циркулирующим потоком воздуха и излучением теплоты от внешних стенок
Система автоматического контроля температуры рабочей жидкости.
Температура масла контролируется при помощи электронного устройства с щупом, расположенным внутри гидробака. Циркуляционный гидронасос непрерывно осуществляет циркуляцию масла через пластинчатый теплообменник (охлаждающая жидкость проходит через теплообменник только тогда, когда температура масла выше 35°C).
Специальный датчик посылает сигнал, пропорциональный измеренной температуре рабочей жидкости. Система управления распознает его и посылает команду на электромагнитный клапан. Рабочее давление охлаждающей жидкости: 3 бар.
Контролируется следующая температура:
- минимально допустимая температура масла (10°C);
- оптимальная температура масла (35°C / 50°C);
- максимальная температура масла (50°C).
Чтобы избежать проблем, связанных с кавитацией и с тем, чтобы не повредить гидронасосы с последующим дорогостоящим ремонтом, необходимо, чтобы гидронасосы запускались, только если температура масла не ниже 10(+ 2,5)°C. Другими словами, насосы не запускаются, если температура масла ниже 10°C. Поэтому, для холодного климата и не нагреваемой окружающей среды предусмотрена опция - нагревательные элементы для масла и для шкафа управления. Оптимальная температура масла (35°C ÷ 50°C) t = 35°C.При превышении этой температуры автоматически запускается циркуляция воды в теплообменнике. Максимальная температура масла (> 50°C) t = 50°C.При превышении этой температуры автоматически останавливаются двигатели гидронасосов. Продолжает работать двигатель циркуляционного насоса, для более быстрого охлаждения масла.
