Система управления:
В стандартной комплектации система управления позволяет обеспечить следующие режимы прессования:
•Прямое прессование – с выталкивателем, выталкиватель включается автоматически в конце цикла;
•Прямое прессование – без выталкивателя, выталкиватель не задействован;
•Прямое прессование с прижимом – обеспечивает предварительный прижим листовой заготовки перед началом и в процессе всего формования с последующим выталкиванием готового изделия с пуансона;
По отдельному техническому заданию заказчика может быть реализованы следующие функции:
•контроль и управление линейным перемещением ползуна с пульта управления;
•контроль и управление линейным перемещением подушки - выталкивателя с пульта управления;
•точное управление скоростью ползуна и подушки - выталкивателя;
•отрисовка графиков в режиме реального времени «путь / время» и «давление / время» с возможностью записи параметров на съемный носитель в виде массива данных или графического изображения;
•встраивание пресса в автоматическую линию или комплектация средствами механизации, устройствами автоматиченской загрузки, выгрузки или снятия и установки изделия;
•нагрев и поддержание температуры пресс-форм – 220 В, 36 В, индукционный – по заказу;
•другие параметры рабочего цикла.
Все специальные требования должны оговариваться в подробном техническом задании!!!
| Базовая комплектация ДВ2233 |
Дополнительное оборудование ДВ2233 |
1. Пресс в сборе; |

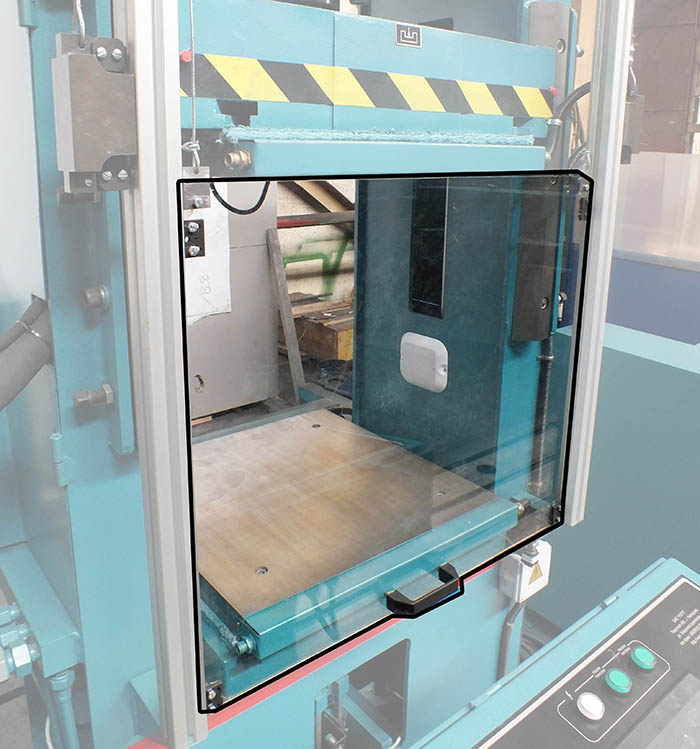

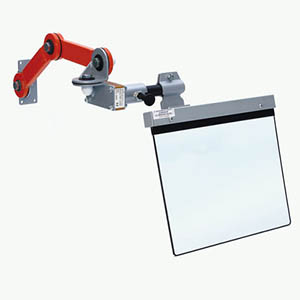

1. Дополнительный защитный экран; |

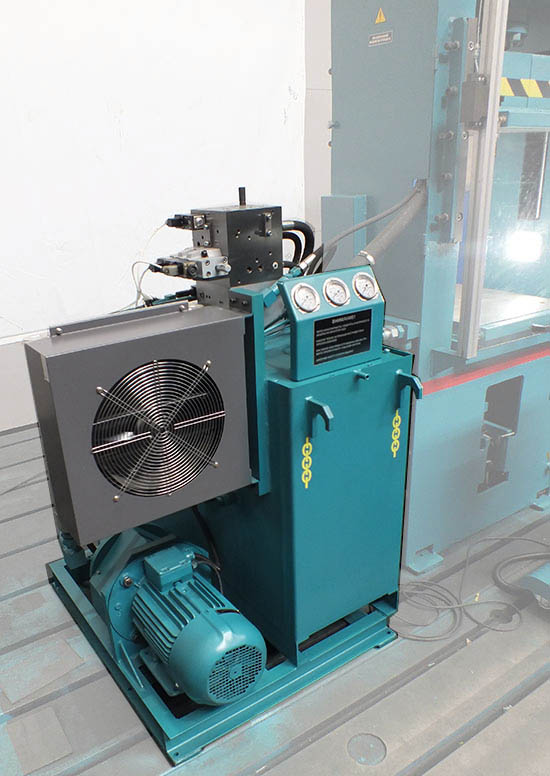

2. Гидроагрегат; |

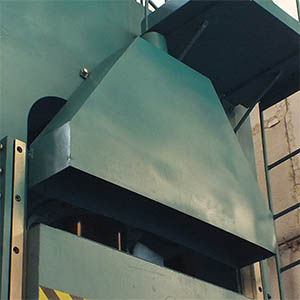

2.Вентиляционная вытяжная система (зонт с выходным раструбом) ; |

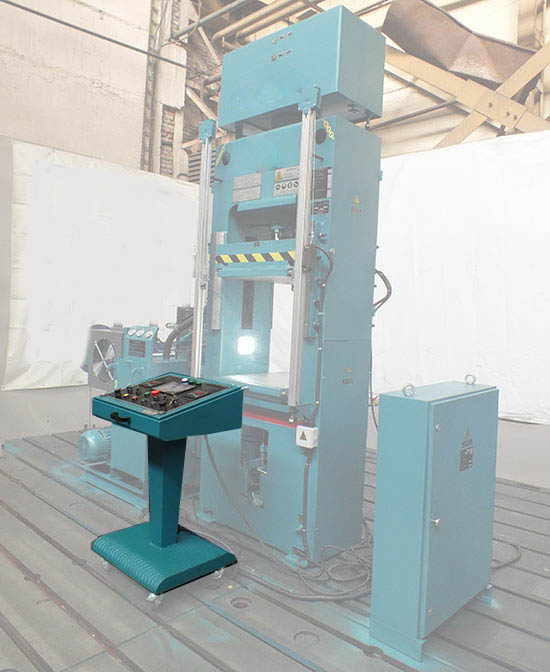

3. Пульт управления; |
3. Дополнительное освещение рабочего места; |
4. Шкаф управления; |

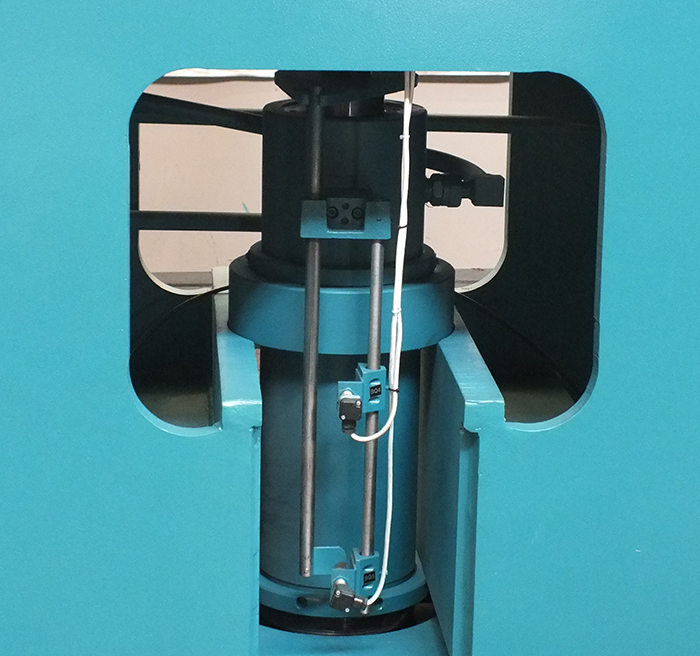

4. Выталкиватель; |
5. Системы управления Omron; |

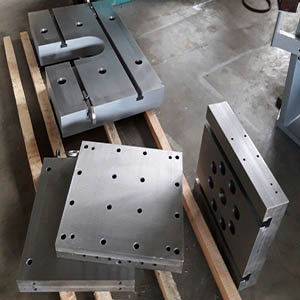

5. Плиты нагрева; |
| 6. Руководство по эксплуатации, ЗИП, паспорт. |

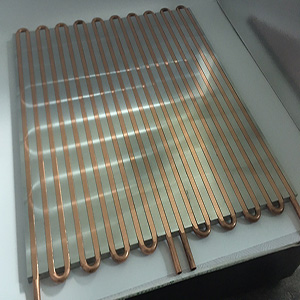

6. Плиты охлаждения; |
| |
7. Приставное оборудование; |
| |

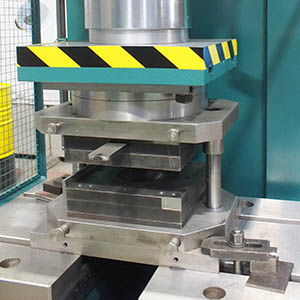

8. Спецоснастка по требованию;  |
| |
9. Защита рабочий зоны; |
| |

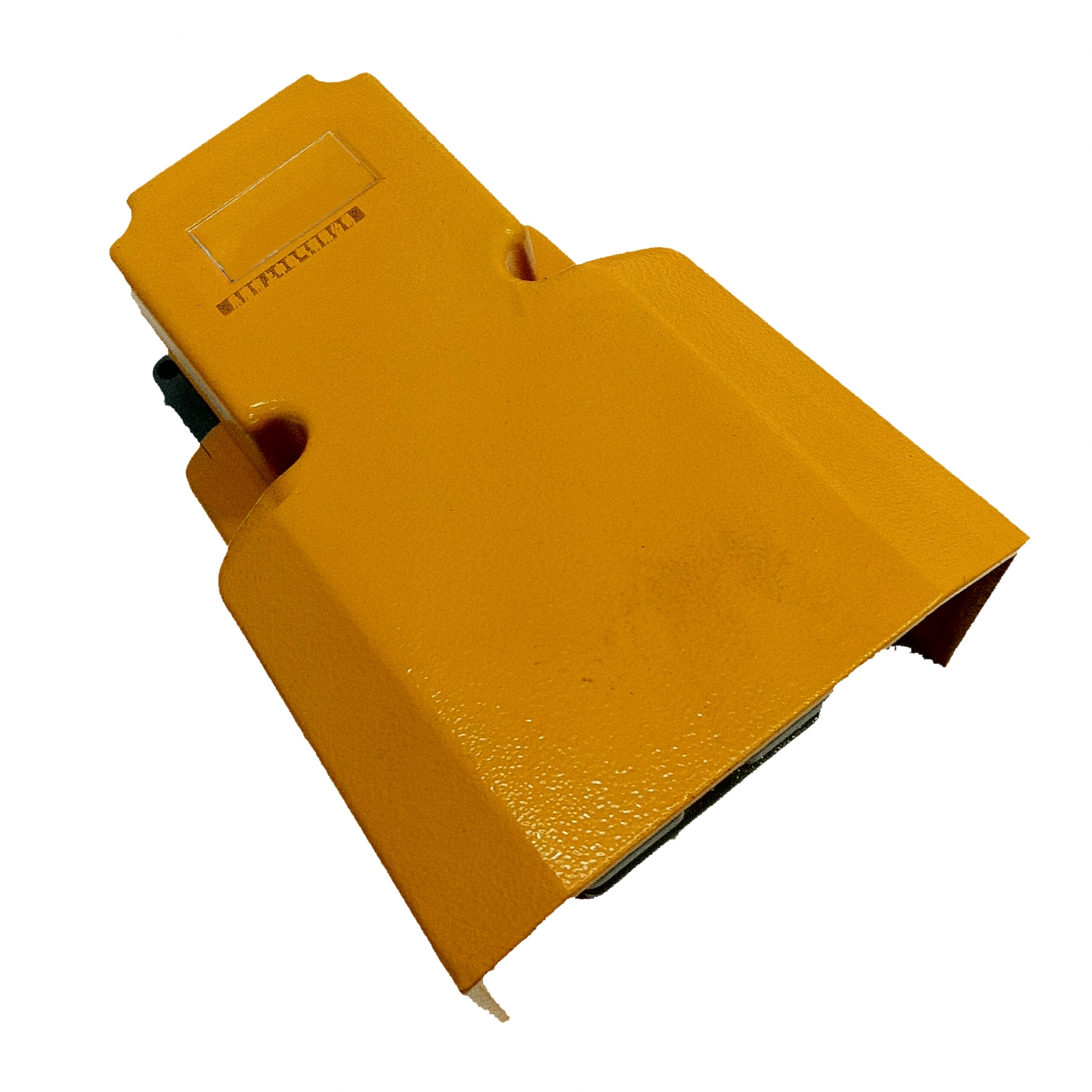

10. Педаль  |
| |

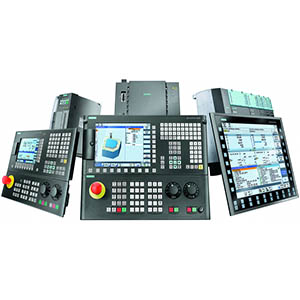

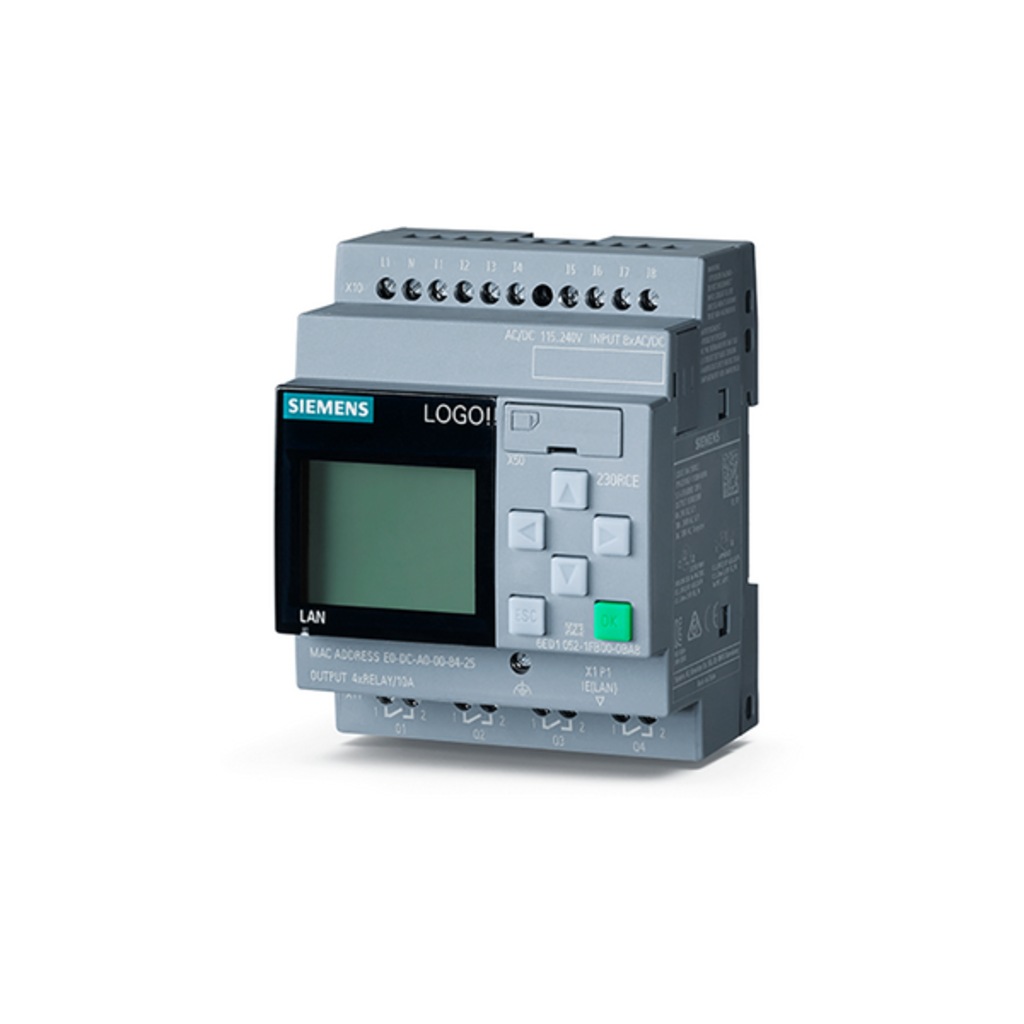

11. Система управления Siemens; |
| |
12. Возможность встраивания в автоматические линии; |
| |
13. Манипулятор подачи заготовок в рабочую зону FANUC (только для "Omron";  |
| |

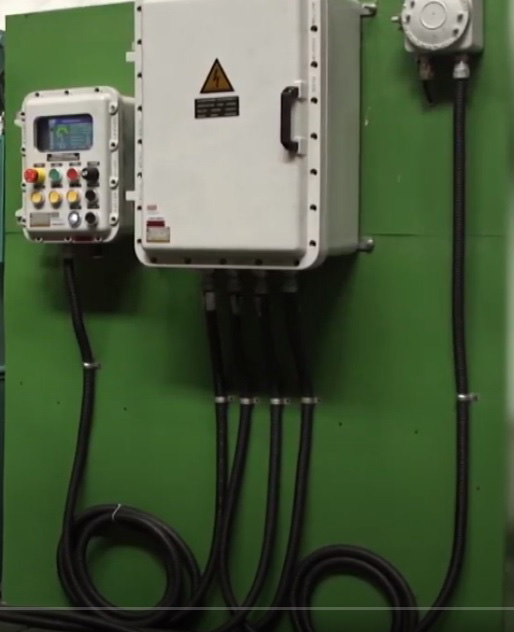

14. Взрывозащищенное исполнение; |
| |

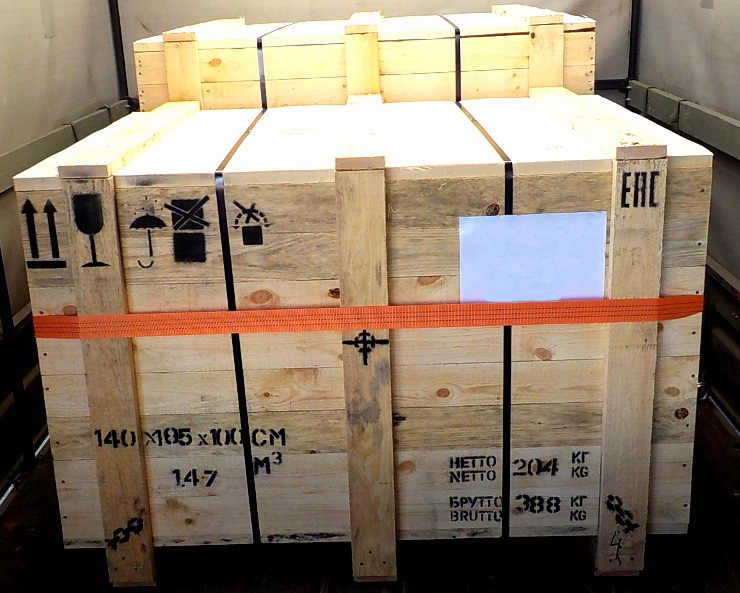

15. Морская упаковка; |
| |
16. Упаковка для условий крайнего севера. |
СРАВНИТЕЛЬНЫЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Модель |
Усилие пресса, (тс/кН) |
Усилие обратного хода, (тс/кН). |
Ход ползуна, мм |
Максимальное расстояние между столом и ползуном, мм |
Усилие подушки, (тс/кН) |
Максимальный ход подушки, мм |
Размер стола и ползуна, ШхГ, мм |
Размер подушки, ШхГ, мм |
Габариты пресса, ШхГхВ, мм* |
| ДВ2230 |
100/1000 |
13,5/135 |
500 |
800 |
40/400 |
200 |
690х630 |
350х350 |
2600х1400х3100 |
| ДВ2233 |
200/2000 |
24/240 |
710 |
1120 |
80/800 |
250 |
1000х940 |
650х650 |
3300х1350х4280 |
| ДВ2235 |
320/3200 |
30,5/305 |
800 |
1250 |
125/1250 |
300 |
1260х1160 |
820х820 |
3600х1600х5000 |
| ДВ2236 |
400/4000 |
35/350 |
800 |
1250 |
125/1250 |
300 |
1250х1250 |
820х820 |
3800х1700х5300 |
| ДВ2237 |
500/5000 |
58/580 |
900 |
1500 |
200/2000 |
350 |
1400х1400 |
970х970 |
4000х2100х5100 |
| ДВ2238 |
630/6300 |
65/650 |
900 |
1500 |
200/2000 |
350 |
1600х1600 |
1120х1120 |
4300х2100х5400 |
Подробные технические характеристики Вы можете получить по дополнительному запросу.
