Особенности конструкции:

Станина пресса разборная четырехколонного исполнения обладает достаточной жесткостью и позволяет добиться значительной точности геометрических параметров даже при максимальных нагрузках. К преимуществам данного типа станин можно отнести возможность монтажа в ограниченных пространствах с применением менее мощного грузоподъемного оборудования, чем необходимо при монтаже прессов со сварными станинами, а так же возможность доступа в рабочую зону с четырех сторон стола. Пресса больших усилий (630 Тс и более) чаще всего изготавливают именно с такими исполнениями станин.

Гидроцилиндры пресса (цилиндры хода ползуна и выталкивателя) изготавливаются с применением современных методов обработки рабочих поверхностей корпусов и штоков, а так же с использованием современных уплотнительных и антифрикционных материалов. Все это позволяет снизить утечки рабочей жидкости и в несколько раз улучшить надежность и долговечность конструкции. Все гидроцилиндры входящие в состав пресса проходят испытания давлением на 30% превышающим номинальное (рабочее).

Ползун и стол прессов данного типа имеют Т-образные пазы для крепления инструмента, пресс-форм, плит нагрева и спец – оснасток. В столе пресса предусмотрено отверстие под выталкиватель. По отдельному заказу возможно исполнение с выдвижным столом, облегчающим смену инструмента.

Пресса могут быть оснащены, как отдельно стоящим, так и встроенным в верхнюю траверсу гидроагрегатом, укомплектованным современной распределительной, нагрузочной, управляющей и следящей гидроаппаратурой. В гидростанциях встроена надежная система фильтрации и поддержания температуры рабочей жидкости. Все применяемые гидро компоненты соответствуют импортным и Российским стандартам (DIN, ГОСТ и т.д.), являются серийно выпускаемыми и имеются на складах, как нашего предприятия так и официальных поставщиков комплектующих.

Все модели прессов данного типа оснащены передвижным пультом управления с сенсорной (touch screen) цветной панелью оператора на которую выводится большинство настроек рабочего цикла, а также отображаются в графической и цифровой форме текущие значения параметров. Более подробно о особенностях работы прессов можно узнать в разделе Система управления.

Рабочая зона прессов оборудована защитным экраном с датчиком закрытия для обеспечения норм безопасности и защиты труда. По отдельному требованию оборудование может комплектоваться фотозащитой рабочей зоны и системой отведения газов образующихся во время формования изделий.

Система управления:

В стандартной комплектации система управления позволяет обеспечить следующие режимы прессования:

• Прямое прессование – с выталкивателем, выталкиватель включается автоматически в конце цикла;

• Прямое прессование – без выталкивателя, выталкиватель не задействован;

• Прямое прессование с подпрессовками – обеспечивает кратковременное неоднократное смыкание и раскрытие пресс-формы перед окончательным формованием. Данный режим необходим для выпуска воздуха из изделия. Количество подпрессовок от 0 до 10 настраивается на панели (возможно увеличение по требованию заказчика);

• При прямом прессовании двигатель гидростанции может отключатся, что необходимо при длительных выдержках под давлением (более 1 минуты) – режим с двигателем или без двигателя включается на панели оператора;

• Трансферное литье – ползун пресса обеспечивает закрытие пресс-формы, а выталкиватель подачу разогретого материала;

• Наладочный режим – когда все движения исполнительных механизмов происходят при нажатии соответствующей кнопки.

• Во всех вышеперечисленных режимах осуществляется контроль и дискретное управление температурой пресс-формы и плит нагрева. Управление двухканальное – Вверх и Низ. Дискретное – при наборе заданного верхнего предела нагрев отключается при остывании до нижнего предела включается вновь.

По отдельному техническому заданию заказчика может быть осуществлен любой другой режим рабочего цикла, например:

• многоступенчатый набор и сброс давления и температуры;

• управление температурой при помощи пид-регулирования (без верхних и нижних пределов – точное поддержание заданного значения);

• отрисовка графиков в режиме реального времени «температура / время» и «давление / время» по всем контролируемым каналам (количество каналов от 4 до 16) с возможностью записи параметров на съемный носитель в виде массива данных или графического изображения;

• точная регулировка и поддержание всех скоростей хода ползуна и управление скоростью набора и сброса давления;

• точная регулировка величины перемещения ползуна и выталкивателя при помощи оптических линеек или других преобразователей линейных перемещений;

• встраивание пресса в автоматическую линию или комплектация средствами механизации, устройствами автоматической загрузки, выгрузки или снятия и установки изделия;

• нагрев пресс-форм – 220 В, 36 В, индукционный – по заказу;

• другие параметры рабочего цикла.

Все специальные требования должны оговариваться в подробном техническом задании!

Базовая комплектация ДА2237П	Дополнительное оборудование ДА2237П
1. Пресс в сборе;	1. Управление нагревом;
2. Гидроагрегат;	2. Защита рабочей зоны;

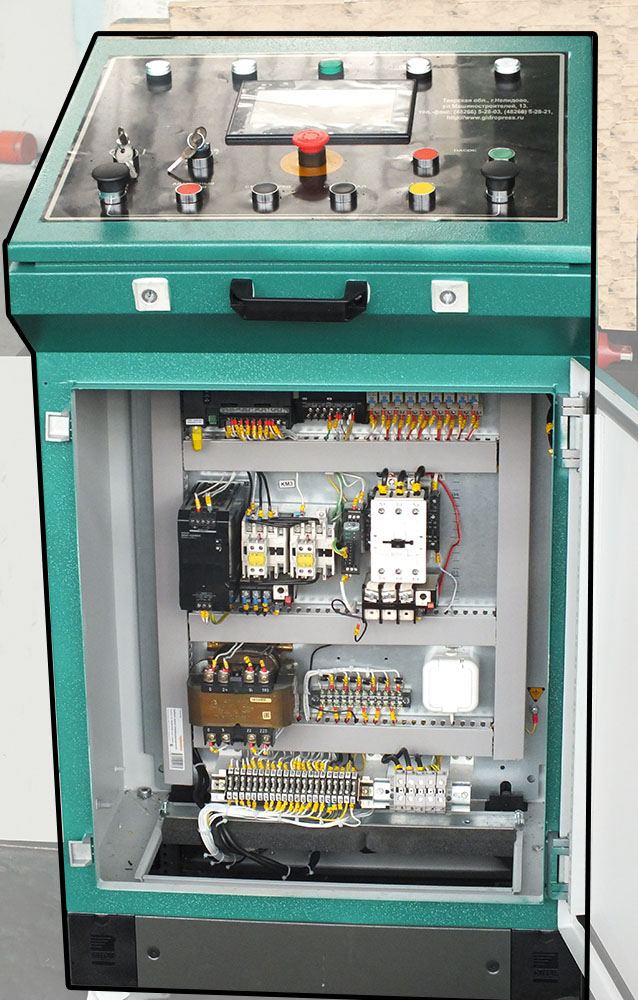

3. Пульт -шкаф;	3. Отсос вредных газовыделений;
4. Руководство по эксплуатации, ЗИП, паспорт.	4. Система записи графиков на USB;
	5. Доп. возможности (система управления);
	6. Стандартная упаковка;
	7. Морская упаковка;
	8. Упаковка для условий крайнего севера.

СРАВНИТЕЛЬНЫЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
