Пресс листогибочный гидравлический, усилием 1600 т.с. модели ИБ1442 предназначен для изготовления, методом гибки различных деталей из листового и полосового проката.
При применении специального инструмента можно производить вырубку деталей и пробивку отверстий в заготовках, гибку сложных профилей.
Пресс листогибочный гидравлический обладает высокой эффективностью производства и достаточной точностью при гибке листового металла.
Для гибки заготовок различной толщины, формы и размера используется сменный инструмент: пуансон, установленный на ползуне и матрица с ручьями разной ширины, установленная на столе пресса.
При помощи таблицы усилий гибки, можно рассчитать ориентировочное усилие пресса для обеспечения гиба из расчета толщины листа и длины изгибаемого участка.
Применение гидравлического привода позволяет предотвратить случаи перегрузки, обусловленные изменением толщины листа или неправильным выбором ручья матрицы.
Для данного станка характерны плавный ход, незначительный шум и легкость эксплуатации, а его расчетное давление остается стабильным в течение всего рабочего процесса.
Пресс изготавливается в климатическом исполнении «УХЛ» категории размещения 4 ГОСТ 15150-69 и предназначается для эксплуатации в помещениях с температурой воздуха +1°до+35°С.
Группа условий эксплуатации легкая (Л) согласно ГОСТ 15150-69.

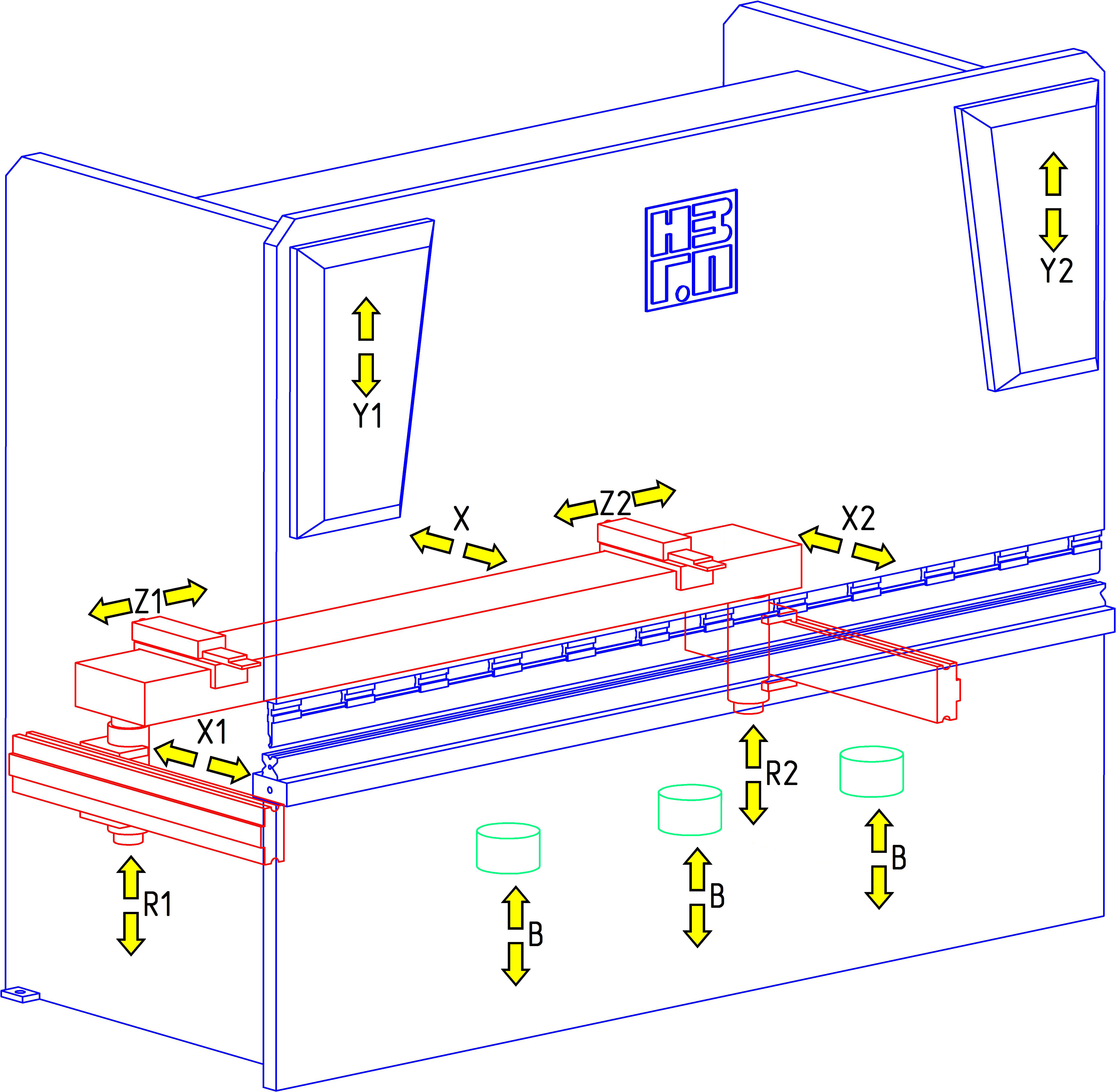

Схема и обозначение осей листогибочного пресса.



•Х - горизонтальная настройка параллельности заднего упора;
•Х1; Х2 - настройка наклона заднего упора в горизонтальной плоскости;
•R - вертикальная настройка заднего упора;
•R1; R2 - независимая вертикальная настройка пальцев заднего упора;
•Z1; Z2 - независимая горизонтальная настройка пальцев заднего упора;
•Y1; Y2 - вертикальная настройка хода подвижной траверсы (ползун);
•B - настройка системы компенсации прогиба стола (бомбирование инструмента)

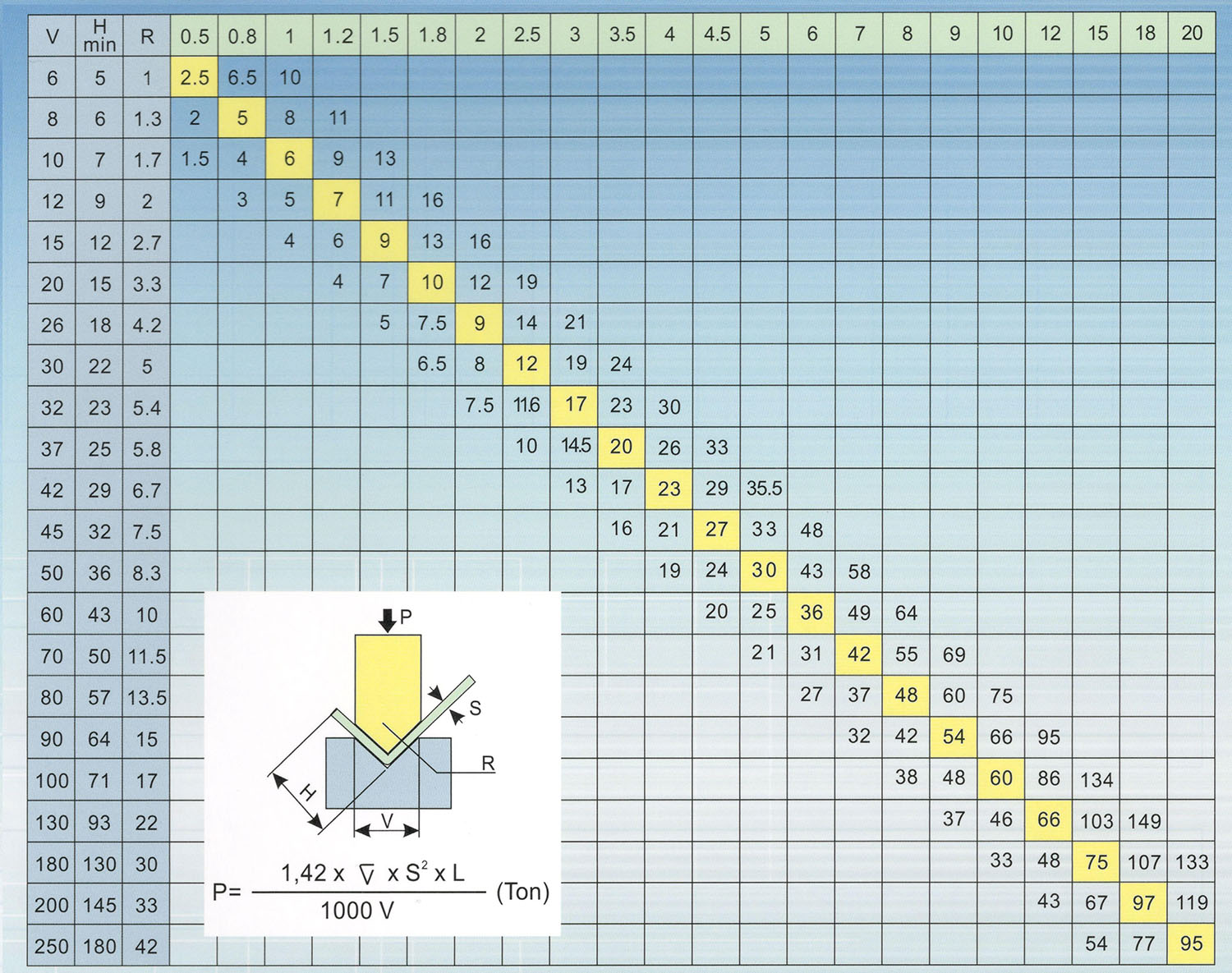

Таблица определения усилий гиба в зависимости от размеров заготовки (толщина, ширина) и пролеты ручья матрицы.

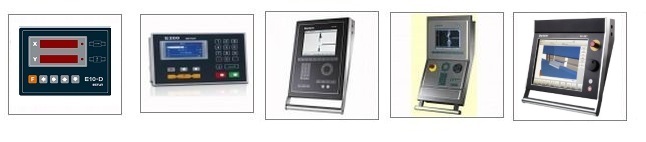

Наши листогибочные прессы могут быть оснащены ЧПУ по требованию заказчика.



 Базовая комплектация ИБ1442  Дополнительное оборудование ИБ1442
1. Листогибочный пресс в сборе; 1. Передняя поддержка листа;

2. Электрошкаф управления листогиба;

 2. Система компенсации прогиба стола (система бомбирования);
3. Пульт управления (контроллер) прессом; 3. Системы зажима инструмента;
4. Педаль управления - переносная; 4. Лазерная система контроля угла гибки;
5. Гибочный инструмент – универсальный (матрица и пуансон); 5. Система автоматической подачи заготовок;
6. Стол гибочный; 6. Задний упор;
7. Упор задний с электро-механическим приводом; 7. Система УЦИ и ЧПУ;
8. Руководство по эксплуатации, ЗИП, паспорт. 8. Специализированный гибочный инструмент;
  9. Системы безопасности;
  -Световая завеса Sick C4000;



 -Лазерная система безопасности LazerSafe;
  10. Система охлаждения и нагревания масла;
  11. Защитные двери;
  12. Системы извлечения готовых изделий;
  13. Магнитные упоры;
  14. Защитная пленка для гибки легко повреждаемых материалов;
  15. Морская упаковка;
  16. Освещение рабочей зоны;

СРАВНИТЕЛЬНЫЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель Номинальное усилие пресса, (тс/кН) Макс. ход ползуна, мм Длина рабочего стола пресса, мм Расстояние между столом и ползуном, мм Расстояние между стойками, мм

Макс. величина перемещения заднего упора, мм*

 Расстояние от оси ползуна до станины, не менее,мм Масса пресса , кг Потребляемая мощность, кВт Габариты (ВхГхШ), мм
ИБ1424 25/250 50 1000-2500 225 900-2200 от 500 200 1500-2900 3 1800х1000х1230-2700
ИБ1425 32/320 70 1000-2500 250 900-2200 от 500 200 1700-3300 4 1800х1000х1230-2700
ИБ1426 40/400 80 1000-2500 330 900-2200 от 500 200 2000-3900 4 1800х1000х1230-2700
ИБ1427 50/500 100 1000-2500 330 900-2200 от 500 200 2300-4000 5,5 2300х1250х1300-2700
ИБ1428 63/630 100 1000-2500 340 900-2200 от 500 250 2500-4200 5,5 2380х1350х1300-2800

ИБ1429 80/800 100 2000-4000 360 1700-3100 от 500 250 4200-7200 7,5 2350х1430х2200-4200
ИБ1430 100/1000 120 2000-4000 380 1700-3100 от 500 320 5800-7900 7,5 2450х1480х2300-4200
ИБ1431 125/1250 120 2000-4000 380 1700-3100 от 500 320 6700-9200 11 2450х1490х2300-4200
ИБ1432 160/1600 160 2000-5000 420 1700-4200 от 500 320 8200-14100 15 2560х1600х2360-5300
ИБ1433 200/2000 200 2000-6000 500 1800-5100 от 500 320 9200-24300 19 2700х1800х2360-6300
ИБ1434 250/2500 200 2000-6000 500 1800-5100 от 500 320 12800-26100 22 2980х2000х2620-6300
ИБ1435 320/3200 250 2500-6000 580 2200-5100 от 500 400 13300-33200 25 3200х2250х2620-6300
ИБ1436 400/4000 250 2500-6000 580 2200-5100 от 500 400 14100-38100 25 3400х2250х2620-6300
ИБ1437 500/5000 320 2500-6000 600 2200-5100 от 500 400 15200-47400 30 3700х2600х2650-6300

ИБ1438 630/6300 320 2500-8000 630 2200-6100 от 500 400 21700-56100 37 4400х3500х2640-6300
ИБ1439 800/8000 350 2500-8000 700 2200-6100 от 500 500 32400-65000 45 4700х4200х2880-6300
ИБ1440 1000/10000 365 4000-6000 700 3200-6100 от 500 700 58200-82000 55 4700х4200х4200-8300
ИБ1441 1250/12500 365 4000-12000 700 3200-9500 от 500 700 70200-150000 55 4900х4200х4200-12500
ИБ1442 1600/16000 365 4000-12000 700 3200-9500 от 500 800 86100-180000 75 5000х4200х4200-12500
ИБ1443 2000/20000 365 4000-14000 700 3200-10200 от 500 1000 110000-260000 90 5600х4500х4200-15000
ИБ1444 2500/25000 410 4000-14000 720 9500 от 500 1000 434000 90 8360х3590х12200
ИБ1445 3200/32000 410 4000-14000 720 9500 от 500 1000 520000 90 8660х3740х12200



* Данная характеристика может изменятся по требованию заказчика.
